Ecocardiografía fetal de tamizaje: del situs a los tractos de salida, con z-scores

Las cardiopatías congénitas son la malformación más frecuente al nacimiento (alrededor de 8 de cada 1.000 nacidos vivos) y la principal causa de muerte por anomalía congénita en el primer año de vida. También son, históricamente, la malformación que más escapa al tamizaje prenatal. La razón es conocida y tiene solución: durante décadas, el tamizaje cardíaco se redujo al corte de cuatro cámaras, y el corte de cuatro cámaras, por sí solo, deja pasar precisamente las cardiopatías más graves: la transposición de las grandes arterias, la tetralogía de Fallot, el tronco arterioso común. Todas ellas tienen cuatro cámaras de aspecto normal.

La respuesta a esto es el análisis secuencial segmentario: un recorrido que va del situs a los tractos de salida y a los arcos del corazón fetal, en el mismo orden, en todo estudio. Este texto recorre ese esquema, muestra lo que decide cada plano y analiza la herramienta que transformó la biometría cardíaca fetal de impresión en medición: el z-score.

Por qué cuatro cámaras no bastan

El corte de cuatro cámaras es excelente para lo que ve: desproporción entre las cavidades, defectos del septo auriculoventricular, hipoplasias ventriculares, anomalía de Ebstein, grandes derrames. Sin embargo, su sensibilidad aislada para cardiopatía congénita ronda el 40% a 50% en la mayoría de las series.

El motivo es anatómico. Las anomalías conotruncales (las que afectan el tracto de salida y la relación entre los grandes vasos) se establecen por encima del plano de cuatro cámaras. En la transposición de las grandes arterias, los ventrículos y las aurículas son normales; lo que está invertido es de dónde sale cada arteria. En la tetralogía de Fallot, la comunicación interventricular puede ser subarterial y la desproporción ventricular puede ser mínima hasta etapas avanzadas de la gestación. En ambos casos, el plano de cuatro cámaras es normal, y un tamizaje que se detiene allí entrega un informe tranquilizador para el feto que más necesitaría nacer en un centro terciario.

Agregar los tractos de salida y el corte de tres vasos eleva la detección al rango de 65% a 80% y, en servicios con experiencia, por encima de eso. Es el único cambio de protocolo con ese impacto, y no cuesta ningún equipo: cuesta método.

La secuencia segmentaria, plano por plano

La lógica del estudio segmentario es responder tres preguntas, en este orden: ¿dónde están las vísceras y las aurículas (situs)? ¿Cómo se conectan las aurículas con los ventrículos (conexión auriculoventricular)? ¿Cómo se conectan los ventrículos con las arterias (conexión ventriculoarterial)? Un corazón puede tener cada uno de estos segmentos normal o anormal de forma independiente, y es la combinación la que define el diagnóstico.

Plano transversal del abdomen: el situs

Todo comienza por debajo del corazón. En el corte transversal del abdomen superior se identifica la posición de la burbuja gástrica, de la aorta descendente y de la vena cava inferior. Las cuatro posibilidades:

• Situs solitus: burbuja gástrica y aorta descendente a la izquierda, vena cava inferior a la derecha. Lo normal.
• Situs inversus totalis: la imagen en espejo. De forma aislada tiene baja asociación con cardiopatía, pero obliga a verificar la posición cardíaca: si las vísceras están invertidas, el corazón debe acompañarlas. Situs inversus con levocardia es una discordancia que anuncia una cardiopatía compleja.
• Situs ambiguus con isomerismo derecho (asplenia): burbuja gástrica en posición variable y, el signo más característico, vena cava inferior yuxtapuesta a la aorta descendente, del mismo lado. Se asocia a cardiopatías graves y a drenaje venoso pulmonar anómalo total.
• Situs ambiguus con isomerismo izquierdo (poliesplenia): el signo clave es la interrupción de la vena cava inferior con continuación por la vena ácigos. Se asocia a bloqueo auriculoventricular completo.

Este es el plano más rápido del estudio y el que más a menudo se omite. Cuesta segundos y, cuando es anormal, reorganiza toda la interpretación de lo que viene después.

Posición y eje cardíaco

Dos cosas diferentes que a menudo se confunden. La posición describe dónde está el corazón: levocardia, mesocardia, dextrocardia. En cambio, la dextroposición y la levoposición describen un corazón desplazado por una causa extrínseca (hernia diafragmática, masa torácica, derrame pleural) y no una anomalía de lateralidad. Distinguirlas es esencial: una dextrocardia es un problema cardíaco; una dextroposición es un corazón normal empujado por una hernia diafragmática izquierda.

El eje cardíaco tiene como referencia aproximadamente 45° ± 20° (rango de 25° a 65°). Es un marcador subestimado: la desviación del eje, sobre todo hacia la izquierda, se asocia a anomalías conotruncales y a hernia diafragmática, y con frecuencia es lo primero anormal en un corazón que parece normal.

El área cardíaca se evalúa con el índice entre la circunferencia cardíaca y la torácica (CC/CT), con referencia de menos de 0,55: el corazón normal ocupa menos de un tercio del área torácica. Valores a partir de 0,55 caracterizan cardiomegalia y merecen investigación de la causa: sobrecarga de volumen, miocardiopatía, anemia fetal, fístula arteriovenosa.

Plano de cuatro cámaras

Aquí el análisis es sistemático. Lo que debe constar:

• Aspecto general, con un recordatorio importante: el predominio de las cavidades derechas es lo esperado en la circulación fetal. Un ventrículo derecho discretamente mayor que el izquierdo es normal, y llamarlo desproporción genera derivaciones innecesarias. Lo que preocupa es la asimetría significativa, o el predominio izquierdo (que es anormal a cualquier edad gestacional).
• Cámaras individuales: aurículas y ventrículos, cada uno normal, aumentado o hipoplásico; en los ventrículos, atención también a la hipertrofia parietal.
• Septo interauricular y foramen oval: normofuncionante, restrictivo, con cierre precoz o con comunicación interauricular. Cabe señalar que el diagnóstico de CIA en el feto es intrínsecamente limitado (el foramen oval es una comunicación fisiológica), y el informe debe incluir la salvedad.
• Septo interventricular: íntegro dentro de los límites de resolución del método, o con CIV, y aquí la localización importa mucho: perimembranosa, muscular, subpulmonar (subarterial), de entrada (inlet) o múltiples. La CIV subarterial apunta al espectro conotruncal; la CIV de entrada, al defecto del septo auriculoventricular.
• Válvulas auriculoventriculares: morfología y función con Doppler color, con atención al offset normal entre la tricúspide y la mitral (la tricúspide se inserta más hacia el ápex).
• Derrame pericárdico: graduado en milímetros: mínimo/fisiológico (menos de 2 mm), pequeño (2 a 4 mm), moderado (5 a 9 mm) o importante (10 mm o más, con potencial compromiso hemodinámico).

Un hallazgo de este plano merece mención especial: la ausencia de la cruz cardíaca, con válvula auriculoventricular común, CIA ostium primum y CIV de entrada. Es el defecto del septo auriculoventricular completo, y debe describirse como una entidad única y cohesionada, no como cuatro hallazgos aislados, porque eso es lo que es. Describir “CIA”, “CIV”, “alteración de la tricúspide” y “alteración de la mitral” en líneas separadas fragmenta un diagnóstico que tiene nombre propio y fuerte asociación con trisomía 21.

Tractos de salida: el plano que cambia el desenlace

La pregunta es una sola: ¿la aorta sale del ventrículo izquierdo y el tronco pulmonar sale del ventrículo derecho, cruzándose justo después de su origen? El cruce es la clave. Dos arterias que emergen en paralelo, sin cruzarse, son una transposición hasta que se demuestre lo contrario.

Las posibilidades de conexión ventriculoarterial que el informe debe saber nombrar:

• Concordante: lo normal, con continuidad mitroaórtica preservada.
• Transposición de las grandes arterias (TGA): aorta del ventrículo derecho, en paralelo al tronco pulmonar.
• Cabalgamiento aórtico, tetralogía de Fallot: la aorta emerge del ventrículo izquierdo cabalgando el septo interventricular.
• Doble salida del ventrículo derecho (DSVD) o del izquierdo.
• Tronco arterioso común: una única arteria emerge del corazón; la aorta no se identifica por separado.
• Atresia pulmonar, con septo íntegro o con CIV (espectro de la tetralogía).
• Atresia aórtica.
• Transposición corregida (CCTGA): la doble discordancia, auriculoventricular y ventriculoarterial.

Un rigor que vale la pena adoptar: no afirmar una dimensión normal sin haberla medido. Escribir “aorta ascendente de calibre normal” sin medición es una afirmación sin respaldo, y es exactamente donde se escapa la hipoplasia leve.

Tres vasos y tres vasos-tráquea (3V y 3VT)

Probablemente el plano con mejor relación entre esfuerzo y rendimiento de todo el tamizaje. La regla normal es una relación de calibres: AP > Ao > VCS, dispuestas en línea, con la tráquea a la derecha del arco aórtico.

Lo que aporta este plano:

• Pulmonar de calibre reducido en relación con la aorta: tetralogía de Fallot, atresia pulmonar, estenosis pulmonar.
• Aorta de calibre reducido en relación con la pulmonar: coartación, hipoplasia del corazón izquierdo, atresia aórtica.
• Vasos en paralelo: transposición.
• Tronco y ramas pulmonares aneurismáticos: síndrome de válvula pulmonar ausente.
• Arco aórtico derecho, doble arco, subclavia derecha aberrante: anomalías del arco, con la desviación de la tráquea como signo indirecto. El doble arco configura un anillo vascular y tiene implicación respiratoria posnatal.
• Convergencia ductal y aórtica hacia la aorta descendente en el patrón en “V”, y la inversión de color entre los dos vasos, que delata flujo reverso.

El istmo aórtico merece atención específica por la coartación, que es la cardiopatía con mayor tasa de falsos negativos prenatales: el conducto arterioso permeable enmascara la obstrucción hasta el nacimiento. Un istmo de calibre reducido eleva el riesgo y justifica un seguimiento seriado, aunque el diagnóstico definitivo a menudo solo llegue después del cierre ductal.

Z-score: cuando la impresión se vuelve medición

“Ventrículo izquierdo de dimensiones reducidas para la edad gestacional” es una frase que significa cosas distintas a las 22 y a las 34 semanas. El corazón fetal crece, y todo juicio de calibre debe ser relativo a la edad gestacional. Eso es lo que hace el z-score: expresa a cuántas desviaciones estándar está la medición de la media esperada para esa edad gestacional.

El modelo más utilizado es log-normal: Z = (ln(x) − ln(media)) / sigma, con medias y sigmas tabulados semana a semana. Las referencias consagradas son Schneider et al. (2005) para las estructuras cardíacas y Pasquini et al. (2007) para el istmo aórtico y el ducto arterioso.

Las estructuras que se benefician del z-score, agrupadas por segmento:

• Corazón izquierdo: anillo mitral, ancho y longitud del VI, anillo aórtico, aorta ascendente, aorta descendente.
• Corazón derecho: anillo tricuspídeo, ancho y longitud del VD, anillo pulmonar, tronco pulmonar, ramas derecha e izquierda de la arteria pulmonar.
• Istmo y ducto: istmo aórtico en tres vasos, ducto arterioso en tres vasos, istmo aórtico en el corte sagital.

La lectura es directa:

• |Z| ≤ 2: normal.
• 2 < |Z| ≤ 3: limítrofe.
• |Z| > 3: alterado.

Dos precauciones. La primera: el z-score es descriptivo, no diagnóstico. Informa que una dimensión está fuera del rango; no dice por qué. Un informe maduro reporta “válvula pulmonar con dimensión marcadamente reducida (Z −5,80)” y deja el diagnóstico para la síntesis clínica, en lugar de deducir la cardiopatía a partir del número.

La segunda: el z-score depende por completo de la edad gestacional. Una EG errónea produce z-scores erróneos con apariencia de precisión. Antes de confiar en un z-score conviene verificar la datación, especialmente en gestaciones sin ecografía temprana.

Un cuidado práctico adicional: los valores muy extremos (|Z| por encima de 4, y sobre todo por encima de 8) merecen una nueva verificación de la medición antes de pasar al informe. No porque sean imposibles, sino porque un error de digitación o de caliper produce exactamente ese patrón.

Ritmo, velocidades y función

Ritmo

La frecuencia cardíaca fetal normal está entre 120 y 180 lpm, con ritmo 1:1 (cada contracción auricular seguida de una ventricular). El informe debe registrar la frecuencia ventricular y, cuando el ritmo no es 1:1, también la auricular, porque la relación entre ambas es el diagnóstico.

• Extrasístoles: la arritmia fetal más común y casi siempre benigna. Conviene caracterizar el origen (auricular, ventricular), la conducción (conducidas, no conducidas/bloqueadas, mixtas) y la frecuencia (aisladas, frecuentes, bigeminismo, trigeminismo). Las extrasístoles auriculares bloqueadas frecuentes pueden simular bradicardia.
• Taquiarritmias: taquicardia supraventricular (típicamente 1:1, alrededor de 220 a 260 lpm), flutter auricular (frecuencia auricular de 300 a 500 lpm con conducción variable), fibrilación auricular y taquicardia ventricular. La distinción define el tratamiento materno transplacentario y es urgente, porque la taquiarritmia sostenida lleva a hidropesía.
• Bradiarritmias y bloqueo auriculoventricular: en el BAV completo, el sello es la disociación auriculoventricular completa, con frecuencia auricular normal y ventricular baja. Tiene dos asociaciones que deben investigarse activamente: anticuerpos maternos anti-Ro/anti-La y cardiopatía estructural, en particular el isomerismo izquierdo.

El tiempo de conducción auriculoventricular, medido en el corte 3VT, tiene una referencia aproximada de 100 a 140 ms; por encima de 150 ms orienta a bloqueo de primer grado. Es la medición que permite detectar el BAV en su fase inicial, precisamente en la población de riesgo (gestantes con anti-Ro), cuando la intervención todavía puede cambiar el curso.

Velocidades con Doppler

Valores de referencia que orientan la lectura de los tractos de salida y del ducto:

• Válvula aórtica: 60 a 120 cm/s; por encima de 200 cm/s, estenosis aórtica.
• Válvula pulmonar: 70 a 130 cm/s; por encima de 200 cm/s, estenosis pulmonar.
• Ducto arterioso, sistólica: 50 a 180 cm/s. El ducto tiene, fisiológicamente, la mayor velocidad del corazón fetal.
• Ducto arterioso, diastólica: 8 a 30 cm/s.

El gradiente se obtiene con la ecuación de Bernoulli simplificada (ΔP = 4V²).

Dos lecturas merecen destacarse. La constricción ductal (sistólica por encima de 180 cm/s o diastólica por encima de 30 cm/s) es con frecuencia iatrogénica, causada por antiinflamatorios no esteroideos usados por la gestante, y es reversible al suspender el fármaco. Es uno de los pocos hallazgos en que el informe puede literalmente resolver el problema al nombrarlo.

La regurgitación tricuspídea tiene un criterio de significancia que combina dos parámetros: velocidad por encima de 200 cm/s y duración superior a 70 ms. Los jets de baja velocidad y corta duración son hallazgos frecuentes e inespecíficos. En cambio, el jet mitral tiene una lectura contraintuitiva: un jet alto (300 a 400 cm/s) es fisiológico, porque refleja el gradiente normal entre VI y AI; el hallazgo es la propia existencia de la regurgitación. Un jet mitral bajo, por el contrario, orienta a disfunción del ventrículo izquierdo.

Función

Dos herramientas merecen estar en el informe cuando el feto tiene cualquier signo de compromiso:

El índice de Tei (índice de rendimiento miocárdico) combina los tiempos de contracción y relajación isovolumétricas y el tiempo de eyección: Tei = (IVRT + IVCT) / ET. Referencias aproximadas: VI ≤ 0,50 y VD ≤ 0,55. Es un índice global, sensible de forma precoz e independiente de la geometría ventricular, útil justamente en los corazones malformados, en los que las mediciones geométricas de función fallan.

El puntaje cardiovascular de Huhta organiza la repercusión hemodinámica en 5 dominios de 2 puntos, con un total de 10:

• Hidropesía: ausente (2); ascitis o derrame (1); hidropesía franca (0).
• Doppler venoso: ducto venoso con onda A positiva y vena umbilical sin pulsaciones (2); onda A ausente o vena umbilical pulsátil (1); onda A reversa con vena umbilical pulsátil (0).
• Tamaño del corazón: CC/CT menor de 0,35 (2); 0,35 a 0,50 (1); por encima de 0,50 o por debajo de 0,20 (0).
• Función cardíaca: normal biventricular sin regurgitación (2); disfunción leve o regurgitación holosistólica (1); disfunción grave o regurgitación severa (0).
• Arteria umbilical: diástole normal (2); diástole ausente (1); diástole reversa (0).

La lectura: 10 es normal; 7 o menos indica compromiso leve; 5 o menos, compromiso moderado a significativo; por debajo de 5, compromiso grave, con mortalidad elevada. Es un puntaje que traduce el estudio en urgencia y, por eso, orienta directamente la derivación.

Indicaciones: quién debe realizarse una ecocardiografía fetal

El tamizaje cardíaco básico forma parte de la ecografía morfológica de todas las gestantes. La ecocardiografía fetal dedicada tiene indicaciones propias:

• Sospecha de cardiopatía estructural en la ecografía morfológica, la indicación más frecuente.
• Cardiopatía congénita en un hijo anterior o en un familiar de primer grado.
• Diabetes mellitus pregestacional.
• Lupus eritematoso sistémico materno, o anticuerpos anti-Ro/anti-La.
• Uso de drogas o medicamentos teratogénicos.
• Infección viral en el primer trimestre.
• Translucencia nucal aumentada (≥ 3,5 mm), incluso con cariotipo normal: una de las indicaciones más subutilizadas.
• Alteración cromosómica fetal.
• Hidropesía fetal.
• Arritmia fetal identificada en el control prenatal.
• Gestación gemelar monocoriónica.
• Restricción del crecimiento intrauterino.

Trampas del informe de ecocardiografía fetal

• Concluir normalidad a partir de las cuatro cámaras: es el origen de la mayor parte de los falsos negativos graves.
• Llamar desproporción al predominio derecho fisiológico: genera derivaciones innecesarias.
• Afirmar calibre normal sin medición: es donde se escapa la hipoplasia leve.
• Confiar en un z-score con EG dudosa: la precisión es aparente; el error es real.
• Leer el z-score como diagnóstico: reporta dimensión, no enfermedad.
• Fragmentar el DSAV en cuatro hallazgos aislados en lugar de nombrar la entidad.
• No distinguir dextrocardia de dextroposición: son problemas completamente distintos.
• Omitir la salvedad sobre CIA, CIV y coartación: son las tres limitaciones reconocidas del método en el período fetal, y el informe debe decirlo.
• No registrar la frecuencia auricular en las arritmias: la relación auriculoventricular es el diagnóstico.
• Dejar de nombrar la constricción ductal: un hallazgo reversible cuya causa suele estar en la receta.

Cómo ayuda Laudário a estructurar la ecocardiografía fetal

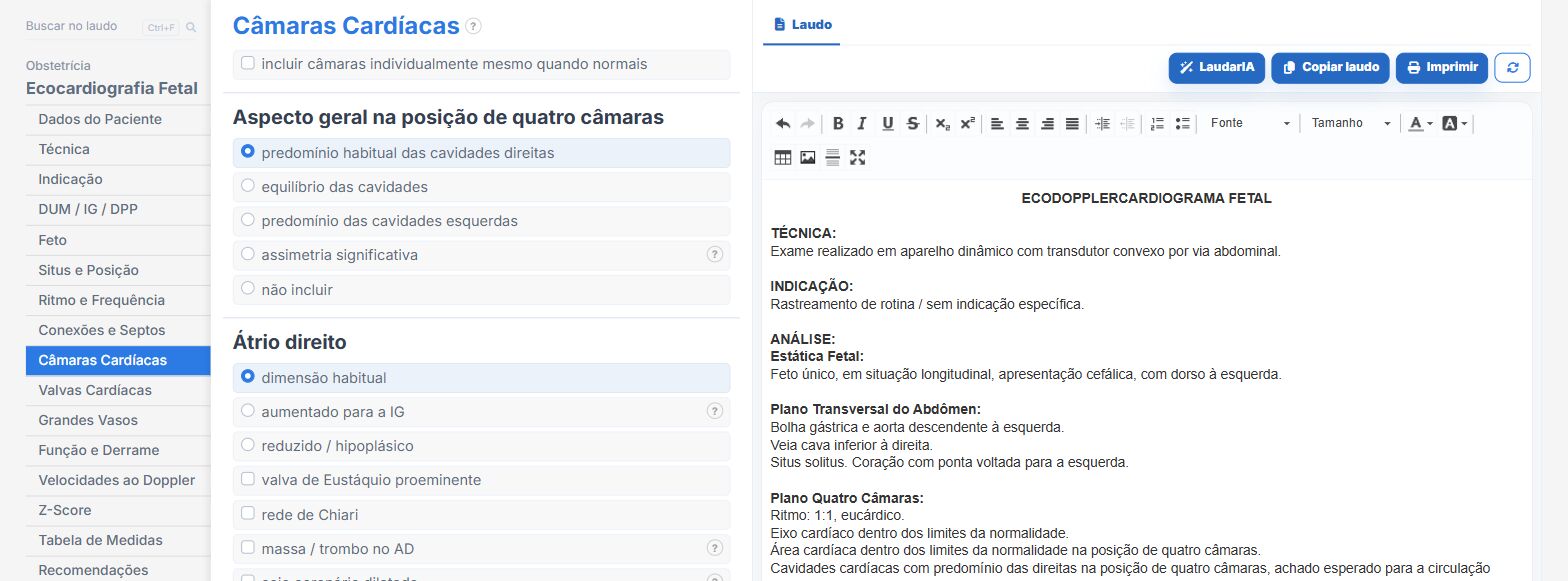

Laudário tiene un módulo completo de ecocardiografía Doppler fetal, construido sobre la secuencia segmentaria. En la práctica, esto significa:

• Informe armado en el orden del barrido (abdomen y situs, cuatro cámaras, salida del VI, salida del VD, tres vasos y 3VT, arco aórtico, arco ductal, función), de modo que el recorrido del formulario sea el recorrido del estudio.
• Coherencia automática entre segmentos: el texto de la burbuja gástrica, de la vena cava y de la aorta descendente se deriva del situs elegido, y el sistema señala la discordancia entre situs inversus y posición cardíaca.
• Motor de z-score con 16 estructuras cardíacas, basado en Schneider (2005) y Pasquini (2007), con interpolación por edad gestacional, rango de referencia p5-p95 mostrado junto al campo, coloración automática en los rangos normal, limítrofe y alterado, y alerta para valores fisiológicamente inverosímiles.
• Conclusión automática de las estructuras con |Z| > 2, redactada de forma descriptiva y graduada (discretamente, sin adverbio, marcadamente), sin saltar al diagnóstico.
• Cálculo automático del índice CC/CT con alerta de cardiomegalia, del índice de Tei a partir de los tiempos, del gradiente por Bernoulli y del puntaje de Huhta, con el puntaje orientando automáticamente la urgencia de la derivación.
• Descripciones cohesionadas para entidades que no deben fragmentarse: el DSAV sale en un párrafo único, con supresión automática de las líneas aisladas de CIA, CIV y válvulas, porque son componentes del propio canal.
• Treinta modelos de cardiopatía listos (SHCI, tetralogía de Fallot, TGA, CCTGA, DSAV, coartación, Ebstein, tronco arterioso, TSV fetal, BAV completo, rabdomioma, anillo vascular, constricción ductal por AINE, entre otros), que completan una constelación segmentaria coherente con un clic y que, naturalmente, deben revisarse antes de finalizar.
• Pestaña de velocidades que refleja los campos de las válvulas, lo que permite la carga en bloque sin perder ninguna de las clasificaciones automáticas.
• Salvedad fija al pie sobre las limitaciones reconocidas del método (CIA, CIV y coartación, debido a las particularidades de la circulación fetal) y referencias impresas automáticamente (Donofrio et al., Circulation 2014; Schneider et al., 2005).
• Apoyo de LaudarIA, la inteligencia artificial integrada, para ayudar en la redacción de cardiopatías complejas y de casos con múltiples segmentos afectados.

El resultado es un informe que entrega al cardiólogo pediatra lo que necesita: la anatomía segmento por segmento, las mediciones con z-score, la repercusión hemodinámica cuantificada y la urgencia de la derivación explícita. En una condición en la que el diagnóstico prenatal cambia la mortalidad neonatal (porque define el lugar del parto y la disponibilidad de cirugía cardíaca en las primeras horas de vida), la estructura del informe tiene consecuencia directa sobre el desenlace.
