Ecografía de cadera infantil: cómo estructurar el informe en la evaluación de la displasia del desarrollo

La ecografía de cadera infantil es el principal estudio de imagen para el tamizaje y el diagnóstico de la displasia del desarrollo de la cadera (DDC) en los primeros meses de vida. Como se realiza en una ventana en la que los núcleos de osificación todavía son predominantemente cartilaginosos, permite evaluar la morfología acetabular y la estabilidad de la relación femoroacetabular con una sensibilidad muy superior a la radiografía. La contrapartida es la gran dependencia de una técnica estandarizada y de un informe claro: pequeñas variaciones en el posicionamiento o en la descripción pueden cambiar la conducta, desde el simple seguimiento hasta el uso del arnés de Pavlik. Por eso, el informe debe ser objetivo, reproducible y orientar directamente al ortopedista pediátrico.

Por qué estandarizar el informe de la ecografía de cadera infantil

La DDC es una de las principales causas de claudicación y artrosis precoz de la cadera en el adulto, y el tamizaje ecográfico en el recién nacido y el lactante pequeño es la forma más eficaz de identificarla antes de que cause una deformidad permanente. En muchos servicios, el estudio se realiza en todo recién nacido con factor de riesgo (presentación podálica, antecedente familiar positivo, sexo femenino, laxitud ligamentaria evidente, oligohidramnios) o con hallazgos en el examen físico (maniobras de Ortolani y Barlow positivas, asimetría de pliegues).

Sin estandarización, es común que el informe registre solo “caderas sin alteraciones” o “morfología conservada”, sin citar los ángulos medidos, el tipo de Graf asignado ni la técnica utilizada. Esto compromete la comparación con estudios futuros, dificulta la auditoría del servicio y, sobre todo, retrasa la toma de decisiones del ortopedista. Un informe bien estructurado describe la técnica, proporciona las mediciones, clasifica según Graf y concluye con una orientación clínica explícita.

Ventana ideal para el estudio y datos que deben aparecer en la identificación

La ecografía de cadera infantil es más informativa entre la 4.ª y la 12.ª semana de vida. Antes de eso, la laxitud fisiológica neonatal puede generar falsos positivos; después del 4.º mes, la osificación progresiva de la cabeza femoral empieza a hacer sombra sobre el acetábulo y a reducir la precisión del método de Graf, momento en el que la radiografía AP de pelvis pasa a ser el estudio de elección. El informe debe registrar siempre la edad exacta en semanas o meses, dejando claro si la ventana todavía permite el análisis morfológico completo.

Antes de la descripción propiamente dicha, el informe debe contextualizar el estudio: indicación clínica (tamizaje, factor de riesgo o hallazgo del examen físico), edad del paciente, posición utilizada (el decúbito lateral es el estándar para la técnica de Graf), grado de colaboración y calidad de la ventana. Cuando el estudio es seriado, conviene citar la fecha y la clasificación del estudio anterior, registrando si hubo mejoría, estabilidad o empeoramiento.

La técnica de Graf y lo que el informe debe describir

La técnica de Graf es el método más consagrado para la evaluación morfológica de la cadera infantil. Exige un plano coronal estándar en el que tres estructuras deben ser visibles simultáneamente: el borde inferior del ilion en la fosa acetabular, el labrum acetabular y la línea recta del ilion. Sin esta tríada, el plano no es válido y cualquier medición será poco confiable; este punto debe quedar claro en el informe, para evitar clasificar caderas a partir de imágenes fuera del estándar.

En el plano correcto se trazan dos líneas de referencia sobre las que se sostiene el método:

• Ángulo alfa (α): formado entre la línea de base (paralela a la línea del ilion) y la línea del techo óseo del acetábulo. Refleja la madurez del componente óseo del acetábulo. Cuanto mayor el ángulo, más madura la cadera.
• Ángulo beta (β): formado entre la línea de base y la línea del techo cartilaginoso (labrum acetabular). Refleja la cobertura cartilaginosa. En caderas inestables o luxadas, el beta aumenta progresivamente.

Ambos ángulos deben medirse en cada cadera por separado y registrarse en el informe. La simple asignación de un tipo de Graf sin registrar los valores numéricos hace que el estudio sea menos auditable y dificulta la comparación evolutiva.

Clasificación de Graf: qué significa cada tipo

Los principales tipos de la clasificación de Graf, con sus valores de referencia más utilizados en la práctica clínica, deben aparecer descritos en el informe de forma clara:

• Tipo I (madura): α ≥ 60° y β ≤ 55°. Cadera con morfología normal para la edad. Conducta habitual: alta del tamizaje.
• Tipo IIa (inmadura fisiológica): α entre 50° y 59° en un niño de menos de 12 semanas. Refleja una inmadurez compatible con la edad. Conducta habitual: reevaluación alrededor de la 12.ª semana.
• Tipo IIb (inmadura después de las 12 semanas): mismo intervalo de α, pero en un niño de más de 12 semanas. Ya configura una displasia leve y requiere evaluación ortopédica.
• Tipo IIc (crítica): α entre 43° y 49°, con β < 77°. Cadera displásica, todavía centrada, pero en riesgo de descompensación. Requiere seguimiento ortopédico cercano.
• Tipo D (descentrada): α entre 43° y 49°, con β ≥ 77°. Cadera en vías de luxación, con indicación habitual de tratamiento.
• Tipo III (luxada): α < 43°. Cabeza femoral desplazada lateralmente, con labrum acetabular todavía conservado (IIIa) o ya con alteraciones ecogénicas (IIIb).
• Tipo IV (luxada con labrum invertido): cabeza femoral fuera del acetábulo, con el labrum acetabular interpuesto. Forma más grave, con indicación quirúrgica frecuente.

La clasificación debe aparecer por separado para cada lado, incluso cuando ambos sean simétricos. En casos discordantes, el informe debe dejar claro el tipo de cada cadera, evitando descripciones genéricas como “caderas simétricas y maduras” cuando solo una fue evaluada adecuadamente.

Evaluación dinámica: estabilidad y pruebas de estrés

Además de la morfología, la ecografía de cadera infantil permite evaluar la estabilidad de la articulación mediante maniobras dinámicas, en especial la maniobra de Barlow modificada bajo visión ecográfica. El informe debe registrar si la cadera permaneció centrada, si hubo subluxación reproducible (desplazamiento parcial de la cabeza femoral respecto del acetábulo) o luxación franca durante la maniobra.

Esta información es particularmente relevante en las caderas clasificadas como IIc y D: la estabilidad en la evaluación dinámica ayuda al ortopedista a decidir entre la observación estricta y el inicio del arnés. Describir la estabilidad de forma objetiva, sin términos vagos como “aparentemente estable”, aumenta el valor del informe.

Conclusión y orientación clínica

La conclusión del informe debe incluir, en pocas líneas, tres datos que el ortopedista pediátrico busca de inmediato:

• El tipo de Graf asignado a cada cadera, con los ángulos α y β correspondientes.
• La situación dinámica de la cadera (estable, subluxable o luxada).
• La sugerencia de conducta de seguimiento, ajustada al grupo etario y a la clasificación encontrada: reevaluación en 4 a 6 semanas para IIa, derivación al ortopedista en los tipos IIc y superiores, alta en los tipos I.

Es importante recordar que la ecografía de cadera no sustituye la evaluación clínica del ortopedista. Incluso en informes clasificados como Tipo I, es prudente reforzar que, si persisten hallazgos clínicos sospechosos (asimetría de pliegues, limitación de la abducción, acortamiento aparente), la reevaluación por imagen debe repetirse.

Hallazgos que merecen destacarse en la conclusión

• Asimetría entre las caderas, aunque ambas estén dentro de la normalidad, especialmente en pacientes con factor de riesgo.
• Cadera clasificada como IIa en un niño cercano a las 12 semanas, ventana en la que la evolución natural hacia IIb puede estar en curso.
• Aumento progresivo del ángulo β en estudios seriados, signo precoz de inestabilidad.
• Discordancia entre los ángulos medidos y el hallazgo clínico (por ejemplo, Graf I con signo de Ortolani positivo): conviene registrar la observación y sugerir reevaluación.
• Ventana acústica subóptima por mala colaboración u osificación avanzada de la cabeza femoral: infórmelo de forma transparente, sin subestimar la limitación del método.

Cuidados para evitar informes ambiguos

• Registre siempre los ángulos α y β en grados, no solo el tipo de Graf.
• Describa el lado evaluado de forma explícita (derecho e izquierdo), evitando términos colectivos como “caderas”.
• Documente la calidad del plano coronal y la presencia de las tres estructuras de referencia.
• En pacientes que superaron la ventana ideal, indique la limitación técnica y considere recomendar una radiografía AP de pelvis.
• Evite frases conclusivas absolutas (“normal”, “sin alteraciones”) cuando haya hallazgos limítrofes; prefiera describir los valores y contextualizar el grupo etario.

Cómo ayuda Laudário a estructurar el informe de la ecografía de cadera infantil

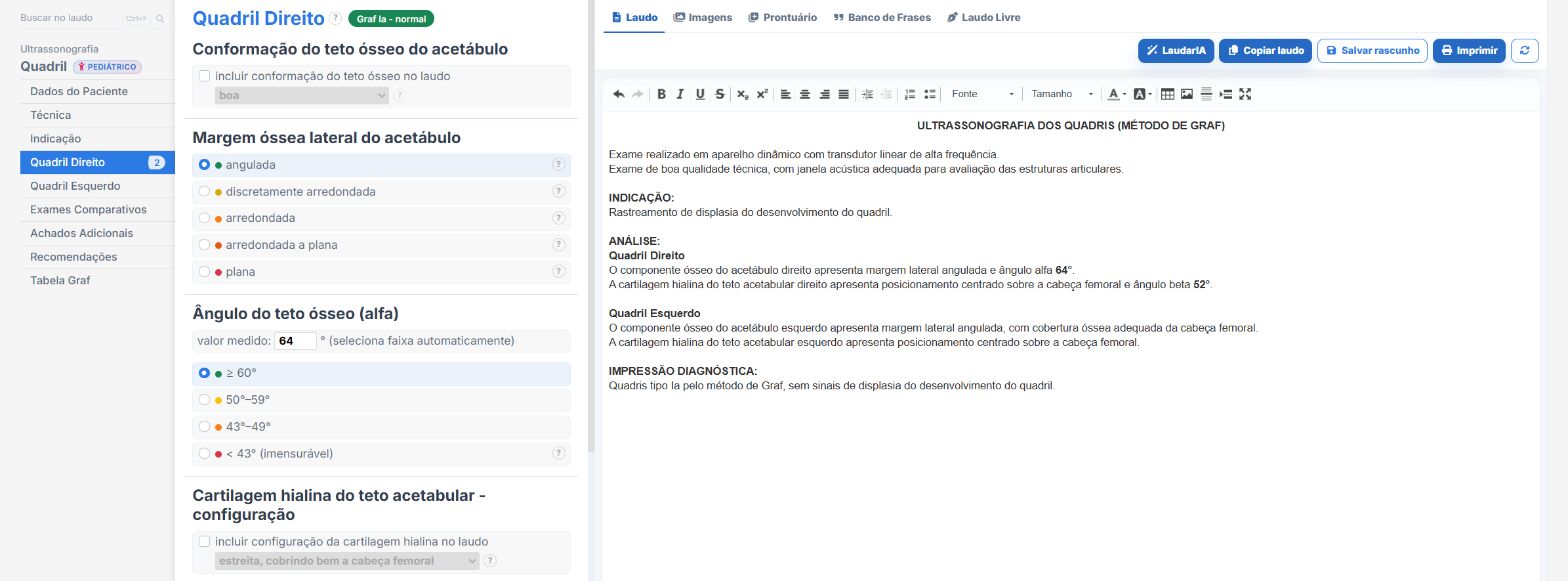

Laudário fue desarrollado para agilizar la redacción del informe sin perder la profundidad clínica que exigen estudios como la ecografía de cadera infantil. Dentro del sistema, la plantilla de Cadera Infantil ya viene con la estructura completa del método de Graf, con campos listos para describir la técnica, registrar los ángulos α y β, asignar el tipo de clasificación para cada lado y generar automáticamente la conclusión estandarizada.

En la práctica, esto significa:

• Estructura lista para describir el plano coronal, la tríada de referencia y las maniobras de estabilidad, con frases estandarizadas y ajustables a su estilo de redacción.
• Clasificación automática de Graf a partir de los ángulos ingresados, lo que elimina errores de encuadre y divergencias entre el cuerpo del informe y la conclusión.
• Integración con otras plantillas pediátricas y musculoesqueléticas, favoreciendo la coherencia entre informes seriados del mismo paciente.
• Impresión profesional con código QR y versión digital del informe, que agregan trazabilidad y más valor percibido en la entrega al paciente, al pediatra y al ortopedista.
• Apoyo de LaudarIA, la inteligencia artificial integrada, para ayudar en la construcción de frases, conclusiones y ajustes finos del texto, especialmente útiles en casos limítrofes en los que la redacción marca la diferencia en la claridad del informe.

El resultado es un informe de cadera infantil estandarizado, ágil de producir y, sobre todo, más útil para el ortopedista pediátrico que recibirá el documento. En una rutina ecográfica de alto volumen, ganar segundos por informe y estandarizar la comunicación clínica significa menos retrabajo, más productividad y más calidad en la entrega.

Si todavía no lo conoce, vale la pena probarlo: Laudário ofrece 15 días de prueba gratis, sin tarjeta de crédito, con acceso inmediato a todas las plantillas de estudios, incluidas la cadera infantil y los demás protocolos de la rutina ecográfica pediátrica, musculoesquelética y general.
